風光互補系統設計與安裝流程

來源：時間：2025-04-28 14:49:50

離網風光互補系統的產品適用范圍：市政路燈、（通訊、微波）基站、（邊防、海島）哨所、（偏遠、缺電地區，海邊）住宅、養殖戶、別墅（新能源、科普、環保等概念性）公園、街區、景區、社區、廣場。
１、安裝步驟?。病⒅饕刂泣c(diǎn)３、防盜系統措施?。?、系統控制與調試５、數項目驗收要求

一、基礎
1、路燈基礎應高于歷年汛期最高水位（一般澆筑在花壇上）。
2、挖基礎坑時，要了解地下管線情況，并采取防塌方、交錯措施。
3、澆注混凝土基礎前基礎鋼筋必須嚴格按要求綁扎，底腳螺栓的螺牙涂牛油并加以包扎。
4、在緊靠路燈基礎處必須澆設避雷針

二、防雷接地
1、橋上鋼桿燈桿，應與橋本體土建結構接地連通。
2、高桿燈必須有獨立的接地系統，必須在基礎四周設置4根2.7m單根接地管接地，其接地電阻≤4Ω。
3、光控箱外殼戶外落地控制箱及進出線鍍鋅鋼管要有可靠接地，接地電阻不大于8Ω

三、燈盤和燈帽
1、燈具必須牢固地固定地?zé)舯P(pán)上，并能調節照明角度。
2、各部聯接線絕緣應符合電氣要求。
3、燈帽上滑輪應靈活、可靠。
4、燈帽安裝后，打上玻璃膠，保頂部桿體內無雨水浸入。

四、太陽板
1、太陽板支架應安裝在規定的路燈支架上，牢固地固定在路燈支架上。
2、太陽板電纜線應按規定穿到太陽板支架里，穿好后打上玻璃膠，確保雨水浸入。
3、太陽板應按規定安裝在太陽板支架上，牢固地固定在太陽板支架上并調整好方向和角度。

五、風力發電機組
1、插好并旋緊發電機和竄線電纜的接頭。
2、將發電機套入路燈支架頂端的法蘭內（風機孔要與路燈支架頂端孔對齊）。
3、將風力發電機與法蘭用螺釘緊固。
4、緊固好風力發電機頂端的輪轂。
5、安裝風力發電機的導流罩。

六、控制柜
1、控制柜的門應與箱體緊密相配，防止雨水滲入。
2、控制器應采用所需設備規格安裝，連接線時應牢固在控制器接線板內，不應松動。
3、電纜線進到接線箱內，應固定在接線板上；路燈相線可用1/16#的銅熔絲或壓板相連。

七、吊裝
1、路燈鋼桿組裝時，應反引下線穿好。
2、燈桿起吊，必須注意周?chē)h(huán)境，如架空導線、綠化、廣告牌、腳手架、建筑物等，做好安全措施。

八、防盜系統措施
為保護控制系統，防止風光互補設備被偷盜、被破壞和雨水滲入，風光互補路燈照明的控制箱是埋在地低下，將已做好的5mm鋼板控制柜埋放在低于地面基坑里，基坑上面鋪回原來的綠草坪，這樣不僅防止風光互補設備偷盜或被破壞情況，還增加了風光互補設備的使用年限。

九、系統控制與調試
1、調試。
風光互補路燈的電纜線、燈具安裝、控制電器設備全部安裝完畢。應對風光互補路燈的線路和線路絕緣測試。對風光互補路燈等進行亮暗測試。
2、試運行。
對風光互補路燈通電后，根據設計要求，進行巡視檢查。開關、燈具和控制電器設備巡視檢查。通電試運行時間為8h，所有照明燈具均需開啟，每2h記錄運行狀態一次，連續8h內無故障為合格。

十、數項目驗收要求
1、工程在竣工后，必須按相應項目制定的施工規程進行驗 收。
2、一般工程由施工負責人、設 備公司、路燈所專職驗收。
3、重大工程除上述人員參加驗收外，應有主管領導參加。

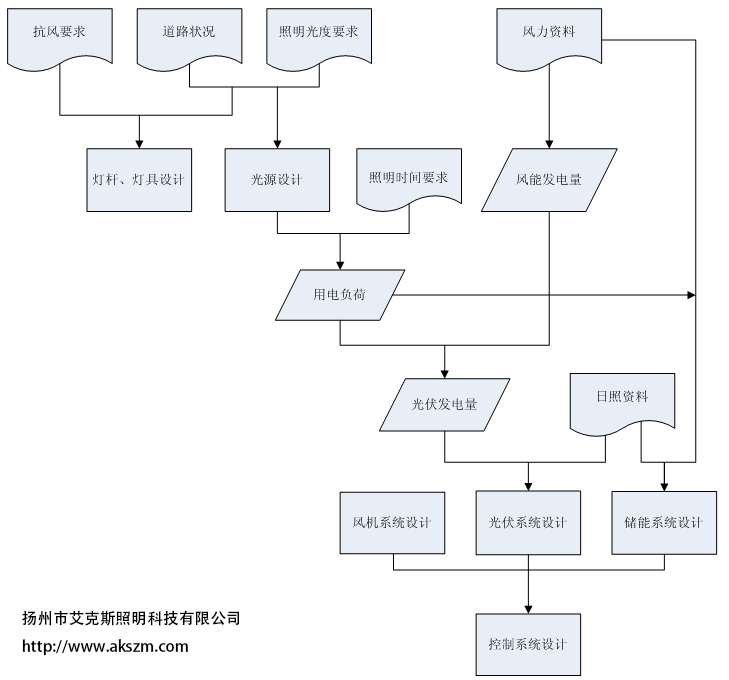

十一、風光互補系統設計步驟
